上海吉邁閥門制造有限公司主要生產≦ZARD電動調節型蝶閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

概述

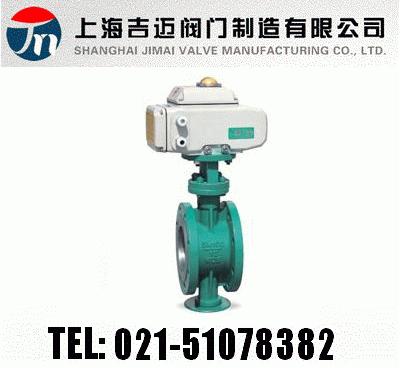

ZARD電動調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

標準規格

閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600  NPS 2〞~24〞
公稱壓力：PN16 ~25   CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填    料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	R	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	S:氣動活塞執行機構    J:氣動薄膜執行機構    A:電動DTR執行機構  R:電動3810R執行機構	R 角行程	D:標準型硬密封調節蝶閥  DF:軟密封調節蝶閥	PN16=16 CL150LB=150 LB	C=WCB   LC=LCB   P=CF8   PL=CF3   R=CF8M   RL=CF3M D=特殊材質	DN50= DN50 NPS2〞=NPS2〞

性能

流量特性	近似等百分比
可調范圍	50:1
額定CV值	全腔型CV 85~20500
行程	全開 90° 調節0-70°
允許泄漏量	硬密封:IV級（0.01%    閥額定容量） 軟密封:VI級（氣泡級）
基本誤差%	氣動 ±2	電動±2.0
回差%	氣動 ≤1.5	電動≤1.0
死區%	氣動 ≤0.6	電動≤1.0

選用參數表

公稱通徑DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
額定流量系數Cv	85	180	240	390	690	1000	1760	3390	4730	6700	8900	10500	14800	20500
PTFE填料，金屬密封允許壓差 單位MPa
雙作用氣動執行機構			1.45	0.54	0.79	0.42	0.34	0.1	0.27	0.17	0.12	0.19	0.11	0.04
單作用氣動執行機構			0.82	0.38	0.5	0.44	0.33	0.19	0.38	0.16	0.14	0.14	0.12	0.11

訂貨需提供產品參數：

①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
