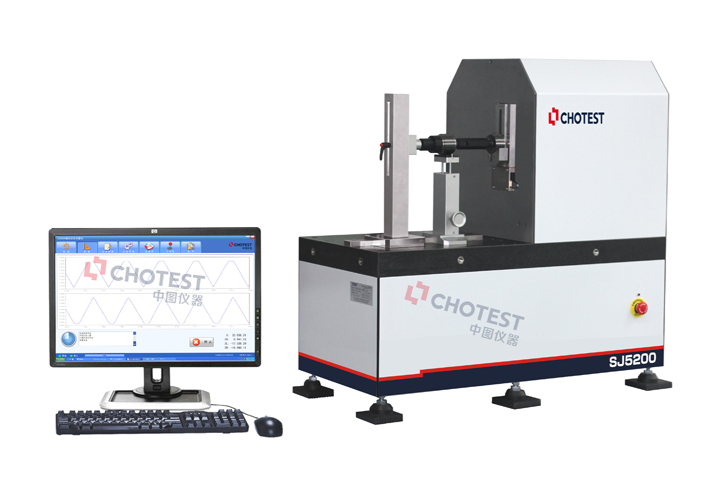

        SJ5200/SJ5300螺紋綜合測量機












        • 這真不是您需要的產品？
        • 品　　牌：
        • 深圳市中圖儀器科技有限公司



        • 主要規格：


        • 用　　途：
        • 全自動檢測圓柱螺紋環規、圓柱螺紋塞規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內、外尺寸量規的綜合參數
















          • 一、產品描述
    SJ5200采用進口高精度光柵測量系統、高精密氣浮軸承驅動系統、進口伺服電機控制系統、高性能計算機控制系統及超大容量存儲器技術，實現螺紋綜合參數的全自動、高精度測量。通過高精密氣浮軸承系統驅動測針與被測螺紋接觸掃描，采用進口高精度光柵測量系統記錄接觸掃描過程中水平和垂直方向的坐標，由計算機將二維記錄數據進行合成，按螺紋參數的相關定義進行分析，計算獲得螺紋的各種參數。
    螺紋綜合測量機為全自動測量，操作者只需裝好被測螺紋，在檢測軟件上選擇被測螺紋的標準和輸入被測螺紋的規格、檢測量程等參數后，點擊“開始”按鈕，系統立即進行全自動檢定，系統可以實時顯示螺紋輪廓的牙型曲線圖，自動計算出大徑、中徑、小徑、螺距、牙型角等各項螺紋參數，并根據系統內置的螺紋標準數據庫對被測件螺紋的各項參數進行合格判定，整個測量過程不超過2分鐘，檢測結束后自動生成檢定結果。
    儀器測量原理符合《GB/T 28703-2012 圓柱螺紋檢測方法》、《JJF 1345-2012 圓柱螺紋量規校準規范》的要求。
    輪廓掃描功能模塊同樣為全自動測量，在輪廓掃描模式下，操作者只需選擇掃描范圍，裝好被測零件，點擊“開始”按鈕，系統立即進行全自動檢定，系統可以實時顯示掃描輪廓的曲線圖，通過計算，用戶可以獲得輪廓的尺寸、形位公差等參數的結果。用戶完成所有參數的評定后，即可進行測量報告打印。系統帶有數據庫，所有評定參數都可以保存。
系統軟件為簡體中文操作系統，操作方便。
二、產品功能
1.全自動檢測圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內、外尺寸量規的綜合參數，如作用中徑、單一中徑、基本中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角、錐度等參數。
2.可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋（下坡掃描法）。
3.可檢測單頭、多頭螺紋的綜合參數。
4.檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。國內最全面、最專業的螺紋標準數據庫，滿足國內客戶需求。
5.滿足多種螺紋規程、標準，根據規程、標準自動進行檢測結果判定。
6.一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被檢定螺紋的曲線圖、相關參數數據和分析圖表。
7.全自動識別測針、夾具，避免操作失誤引起撞針等問題。
8.單側掃描分析：支持量規的單側掃描、分析。
9.輪廓掃描功能：對物體的輪廓、二維尺寸、二維位移進行測試與檢驗。可以評定圓弧、角度、傾斜、距離等，包含有基本要素計算、要素間計算等功能。
10.測針定位控制器：增加人性化按鍵盒，使操作更靈活。
11.界面友好，更符合中國用戶操作習慣。
12.測量記錄采用集中式數據庫管理，測量結果自動保存，文件名稱以測量編號 量規規格 量規類型的型式存儲，起到見名知義的效果。可按被測螺紋類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄。
13.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書。
14.可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔。
15.具有數據備份和還原數據庫功能。
16.輸出Word、PDF多種格式報表，并支持完全的自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求。
17.可根據客戶需求定制檢定標準（選配）。
18.可加載系統定義之外的特殊螺紋的分析算法，特別適合止推螺紋等特殊螺紋的分析計算，方便定制開發。
三、性能特點
1、全自動檢測螺紋綜合參數：測量中無需人工干預和計算，2分鐘內即可完成所有被測參數的掃描測量，并顯示所有測量結果，自動生成檢定報告，大大簡化了操作人員的工作強度，提高了測量效率和測量質量與精度。
1)客戶選好螺紋類型、輸入相關檢測信息，點擊“開始”后，計算機自動控制高精度伺服電機精確驅動測針與被測螺紋接觸掃描，不需人工干預。
2)高精度光柵測量系統自動記錄掃描過程中的坐標變化，由計算機自動計算螺紋相關參數，自動形成分析圖表。
3)檢測軟件自動生成檢測報告。

2、高精度、高穩定性、高重復性：分辨力0.01um，完全滿足被測件測量精度要求。
1）國際領先的高精度光柵測量系統，分辨力達到0.01um，重復性小于0.1um，測量精度高。
2）精確控制的測力調節系統，降低測力變化引起的測量誤差。
3）高精度氣浮導軌系統，保證系統穩定可靠工作。
4）進口特殊材料制作的高剛性、無變形測桿和剛性強、耐磨性好的測針，保證螺紋數據的真實采集。
3、簡便、人性化設計：螺紋裝夾方便快捷，無需復雜調整過程，無需記錄數據，儀器操作界面友好，
操作者幾分鐘內即可基本掌握儀器操作，使用十分簡便。
1)10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗。
2)集成眾多螺紋標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄。
3)測量范圍廣，可滿足絕大多數螺紋類型的綜合參數測量。
4)純中文操作軟件系統，更好的為國內用戶服務。
5)打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間。
6)本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。
4、3D導航功能（專利一）：極大提高操作方便性、精確性、安全可靠性。
引入3D圖形技術，建立測針、夾具、工件的3D實景導航系統，多視角實時顯示，將撞針可能性減少到最低。直觀、精確、方便。
5、測針更換精確方便（專利二）：
創新測針安裝結構，針座采用豎直平面定位，該平面即為螺紋測量截面，基本完全消除測針重復安裝帶來的誤差，重復性極好，確保高精度測量。
6、組合夾具（專利三）：
二合一或三合一集成夾具，常用夾具由4個精簡為2個，省去墊片、墊塊，既可以安裝檢測螺紋環規，也可以安裝檢測螺紋塞規，減少了不同夾具的拆裝和標定，操作更便利，提高工作效率，降低儀器誤操作風險。
7、精巧配重結構，保證掃描時坐標系統的穩定性，提高測量精度（專利四）：
設計精巧配重機構，完全解決X軸移動時Z軸的擺動問題，保證掃描時坐標系統的穩定性。保證X全行程移動，Z軸導軌的擺動控制在0.5um以下，提高測量精度。
8、雙向掃描輪廓功能：
1)掃描測量：通過T型測針與被測表面的滑移進行接觸測量。能對物體的輪廓、二維尺寸、二維位移進行測試與檢驗。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等其他檢測儀器難以檢測的部位，又能直接描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。
2)圖形分析：對測量得到的零件輪廓形狀數據，用擬合的方法來評定圓弧、角度、傾斜、距離等，從而可以測量半徑、直徑、溝槽距離、角度、傾斜度、凸起、水平距離、垂直距離、臺階等形狀參數。包含有基本要素計算、要素間計算等功能。
3)可手動選擇圖形局部元素，精確測量計算坐標、點線距離、圓弧中心、圓弧頂點等，可直接評價圓度、直線度、平行度等形位公差。
9、測量力系統：
在兩個方向上的計算機自動控制。測量力為0.07N，僅進口儀器的一半，減少測針磨損，提高測針的使用壽命，并且保護量規。
四、環境條件
環境溫度控制在（20±2）℃以內，溫度變化不超過0.5℃/h。
相對濕度控制在60%以內。
校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。
五、技術參數
1)傳感器系統：進口高精度光柵測量系統
2)分辨力：0.01μm
3)直線導軌：高精度氣浮軸承系統
4)驅動裝置：伺服電機控制
5)測量力系統：計算機自動控制
6)計算機：24"計算機
7)氣源提供：0.6MPa，無水、無油
8)電源：220V，50Hz
六、技術指標
1.外尺寸測量范圍（mm）：1.0~50
2.內尺寸測量范圍（mm）：2.5~60
3.最大掃描范圍  （mm）：60
4.最  小  螺 距 （mm）：0.1
5.儀  器  重 量 （kg）：200
6.測量不確定度：
6-1）圓柱螺紋環規或錐型螺紋環規(10 mm以上小徑，牙型半角≥27°)
1）小     徑   （μm）：2.5 + L/200
2）實際螺紋中徑（μm）：2.5+ L/200
3）螺     距   （μm）：0.75 + L/200
6-2）圓柱螺紋環規或錐型螺紋環規(2.5~10 mm小徑，牙型半角≥27°)
1）小     徑   （μm）：2.5 + L/200
2）實際螺紋中徑（μm）：2.5 + L/200
3）螺     距   （μm）：0.75 + L/200
6-3）圓柱螺紋塞規或錐型螺紋塞規(1mm上大徑，牙型半角≥27°)
1）大     徑  （μm）：2.0 + L/200
2）實際螺紋中徑（μm）：2.0 + L/200
3）螺     距  （μm）：0.75 + L/200
6-4）光面圓柱環規或錐型光面規(直徑10mm以上 )
1）光面環規直徑（μm）：1.0 + L/200
2）光面塞規直徑（μm）：1.0 + L/200
6-5）光面圓柱環規或錐型光面規(直徑1~10 mm )
1）光面環規直徑（μm）：1.5 + L/200
2）光面塞規直徑（μm）：1.5 + L/200

            •





























          •
