蘇州華瑞科技儀器有限公司

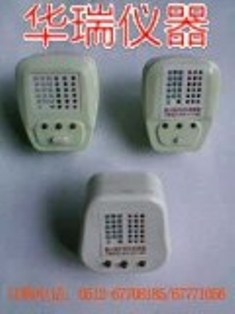

漏電保護相位檢測器（插座檢測器）

漏電保護相位檢測器(10A) 空調插座漏電相位檢測器(16A) 本檢測器即能檢查單相三眼插座相,零、地接線正確與否；又能檢查漏電保護器在有漏電流大于30mA時是否能起到漏電保作用。主要技術參數普通插座驗器漏電流為AC220V 30mA 空調插座檢驗器漏電流為Ac220V 16mA 漏電保護試驗必須在接線正確情況下進行，(一按鈕立即跳閘斷電，視為線路正常，如不跳閘斷電視為線路有問題) 接地電阻必須有小于10Ω 注意：如果出現三個燈全亮它屬于“缺零相零錯”和“缺地相地錯”中的一種，不過這種情況是極少見的。燈光顯示說明燈光顯示表示接線狀態處理方法 ○○● 相零錯插座上的相線（L）錯接在N上，零線（N）錯接在L上把插座上的（L）零線（N）對調再重新接線 ○●○ 相地錯插座上的相線（L）錯接在E上，地線（E錯接在L上把插座上的相線（L）同地線（E）對調再重新接線 ●●○ 缺零線插座上缺少零線（N）檢查插座上的零線是否接實或開路（電線斷路）后重新連接 ●○● 缺地線插座上缺少地線（E）檢查插座上的地線是否接實或開路（電線斷路）后重新連接 ●●● 缺相線插座上缺少相線（L）檢查插座上的相線是否接實或開路（電線斷路）后重新連接 ●○○ 正確－－ ○亮燈表示　　●非亮燈表示
