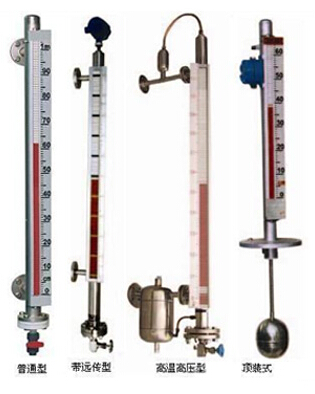

金湖宏創磁翻板液位計種類與選型

這真不是您需要的產品？
品　　牌：
宏創

直接提問 | 回首頁搜
出廠價：
800 元/臺

主要規格：
HC-UZ

用　　途：
電力、石油、化工、冶金、環保、船舶、建筑、食品

HC-UZ型磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。 HC-UZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。HC-UZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。技術參數 ● 正常工作條件環境溫度－25℃～70℃ 相對濕度 5%～100% （包括凝露和直接濕）大氣壓力 86MPa～108MPa ● 測量范圍 500mm～3000mm分檔 ● 測量精度浮子式指示器±20mm 　翻柱式指示器±20mm ● 工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa ● 介質密度 0.5g/cm3～1.8g/cm3分檔 ● 介質粘度 ≤0.05Pa·s ● 介質溫度 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃） ● 跟蹤速度 ≤0.8m/s ● 接觸介質材料 1Cr18Ni9Ti 聚四氟乙烯 ● 控制點誤差 ±10mm ● 回差不超過基本誤差 ● 重復性誤差不超過基本誤差 ● 開關控制點的接點容量 AC或DC220V;1A（純阻性負載） ● 控制點間最小間距（mm） 60 ● 外殼防護等級 IP54 ● 顯示儀表 XMT-124D數字顯示表（可設定上下限報警及輸出 4～20mA信號）外形尺寸160×80×180 ● 防爆等級 dⅡBT4 主要技術指標 1、量程范圍（mm）：299～80999 2、介質密度（g/cm3）：0.49～1.99 3、介質粘度： ≤0.019Pa.S 4、工作溫度℃：-39.9～349.99 5、壓力等級（MPa）：≤31.99 6、測量精度（mm）：≤±9.99 7、安裝方式：側裝式、頂裝式、底裝式 8、防護等級：IP64.99 9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型） 10、傳輸方式：4～20mA 或開關量 11、接口法蘭：PN4.0　DN25　HG20593（側裝式）結構及工作原理 1、基本型根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。 2、電遠傳在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。 3、上下限開關輸出在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。系統構成及接線 1、上下限開關輸出由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。 2、電遠傳由測量單元和變送單元兩部分組成。 3、本安防爆 a 帶本安防爆，上、下限開關輸出型防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三) b 帶本安防爆遠傳型適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四) c 使用注意事項 ①變送器外殼設有外接地，用戶使用時必須可靠接地。 ②安全柵的使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF 用戶自備法蘭安裝形式主體材質公稱直徑公稱壓力 D D1 D2 n d f b 側裝不銹鋼 20 4.0 105 75 56 4 14 2 16 ABS 20 10 105 75 56 4 14 2 16 頂裝不銹鋼 200 2.5 360 310 274 12 26 3 32 ABS 200 0.6 320 280 274 8 8 3 32 主要技術指標安裝形式內容側裝式頂裝式安裝間距 (測量范圍) 不銹鋼 500～5000(mm) 500-2500(mm) ABS、PP-R 500～4000(mm) 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度＞0。6g/c ＞0.76g/c 法蘭連接不銹鋼法蘭20-40(DN20 PN1.0-4.0) (GB9119-88) 法蘭200-25(DN200 PN1.6) (GB9119-88) ABS 法蘭20-10(DN20 PN1.0) (GB9119-88) 法蘭200-6(DN200 PN0.6) (GB9119-88) 主體材料 ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa) 介質溫度 -40～100℃(ABS、PP-R：-40～80℃) 環境溫度 -40～+70℃ 示值誤差 ±100mm 介質粘度 ≤1st(10-4/s) 上、下限開關輸出 1、控制靈敏度：10mm 2、輸出接點容量：AC220V 2A 3、接點壽命：5×104次 4、防爆特征：iaIICT4本質安全型電遠傳、連續顯示 1、精度：±1.5% 2、輸出負載：750Ω 3、輸出信號：0～10mA輸出，220V AC電源 4～20mA輸出，24V DC二線制 4、防爆特征：iaIICT4本質安全型
